仕来高电子制品有限公司(SEM)一系列硅胶产品在不同的市场和应用中提供屏蔽效能,包括军事,航空航天,医疗,流体密封,室外环境和微波等应用。 我们的导电硅橡胶是专门为密封应用,需要高水平的衰减高达120分贝场景所设计的。
SEM以其高质量的EMI屏蔽垫圈而闻名。 我们提供全系列的产品,以满足广泛的屏蔽需求。 我们的硅胶垫圈满足客户在各种市场的需求,具有非常有竞争力的价格。 工程师们现在可以通过一家制造商来满足他们所有的屏蔽需求,而不必经过多个分销商或转售商。

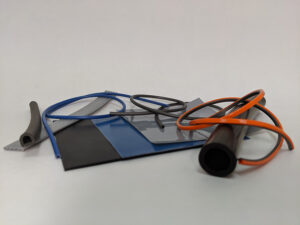

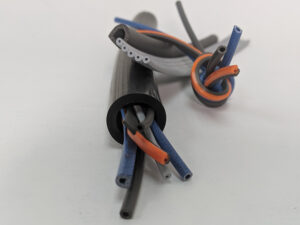

硅胶是弹性体的基材,具有环保密封性能。 根据不同的产品,通过在硅树脂中加入不同的介质来实现屏蔽。 导线用于在定向硅线提供导电性和非腐蚀性颗粒被添加到挤压件。 由于导电弹性体可以挤压,因此可以制造出许多不同的型材和长度,以适应任何应用。

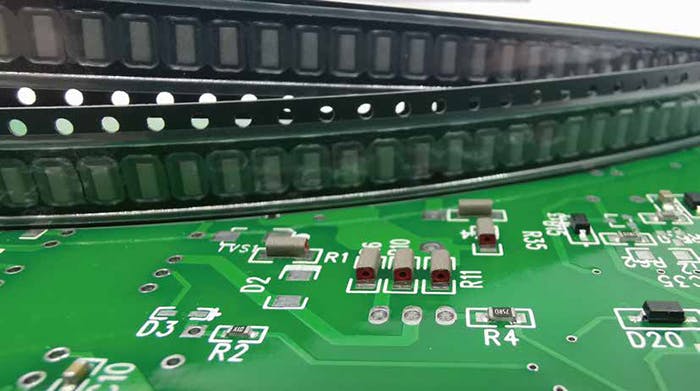

接地垫,也称为表面贴装垫片或板垫,可确保电气性能在产品的整个生命周期内不会在机械或环境压力下损坏。 仕来高的弹性体双屏蔽垫确保电子应用中可靠的接地性能。 这些焊盘采用卷带包装交付,可使用标准 SMT 设备进行自动贴装和回流焊。
灵活且易于压缩的接地垫除了提供可靠的接地接触外,还可以承受公差并缩小 PCB 与其他组件之间的间隙。
双屏蔽垫是电子工业中常用的印刷电路板上的接地触点。
产品描述
双屏蔽垫具有中空外形,软硅胶芯和填充 Ni/C 颗粒的导电硅橡胶外壳。
该产品层压有镍合金 201 层的可焊金属条。

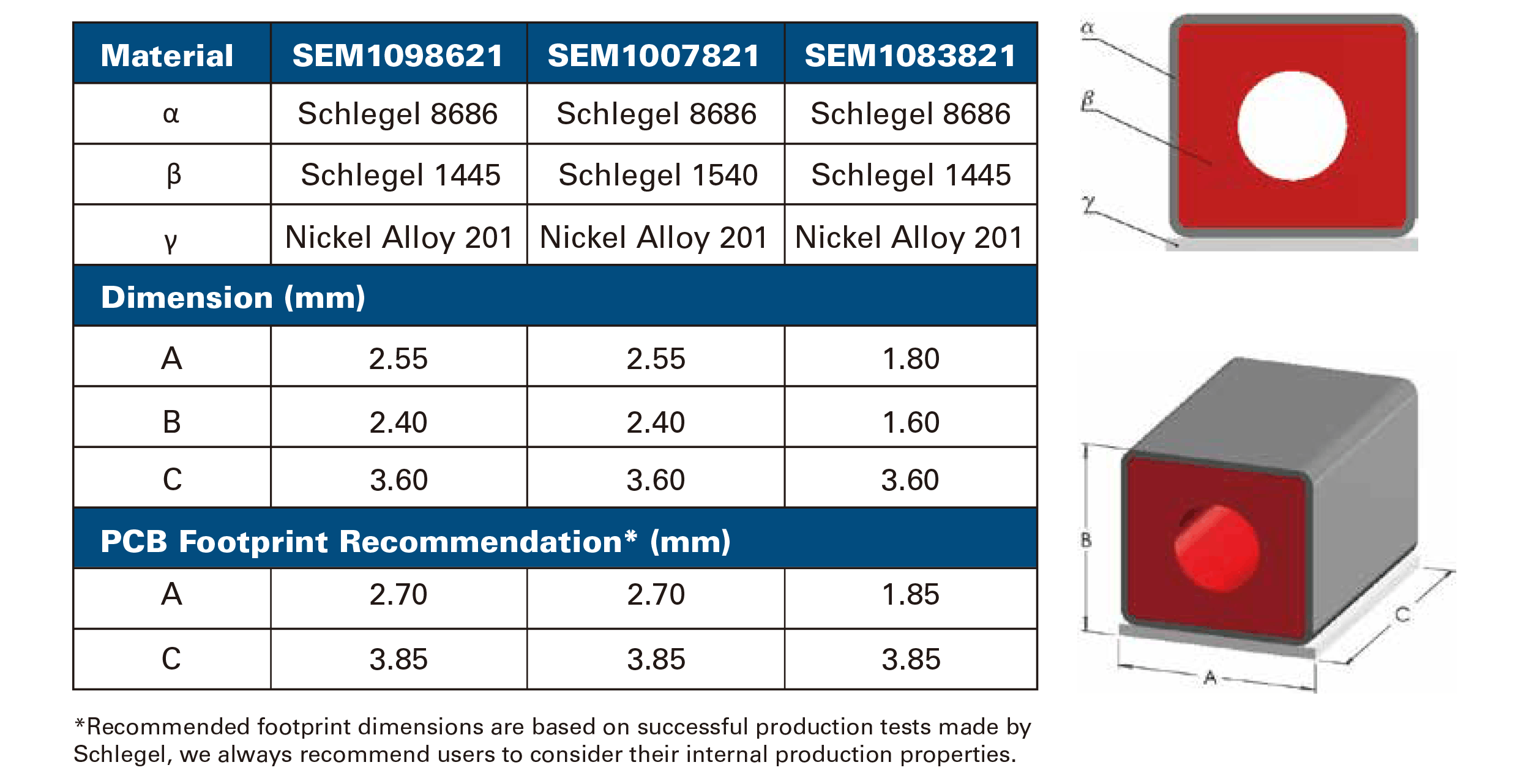

产品尺寸
双屏蔽垫提供三种不同的版本,但可以开发不同的横截面和长度以满足任何需求。

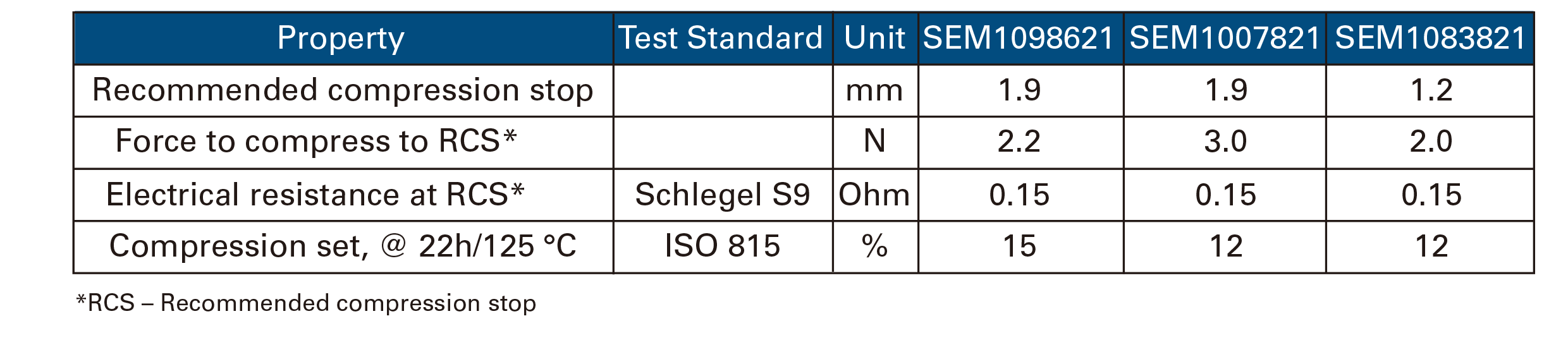

产品属性
推荐的工作温度介于 -55°C 和 +125°C 之间。 为确保安全和可重复的压缩,仕来高建议使用机械压缩止动器,允许压缩度为 20 – 25%。 建议最小 10% 和最大 50% 的压缩。
仕来高弹性体双屏蔽垫符合指令 2011/65/EU 及其修正案 (RoHS) 规定的要求。

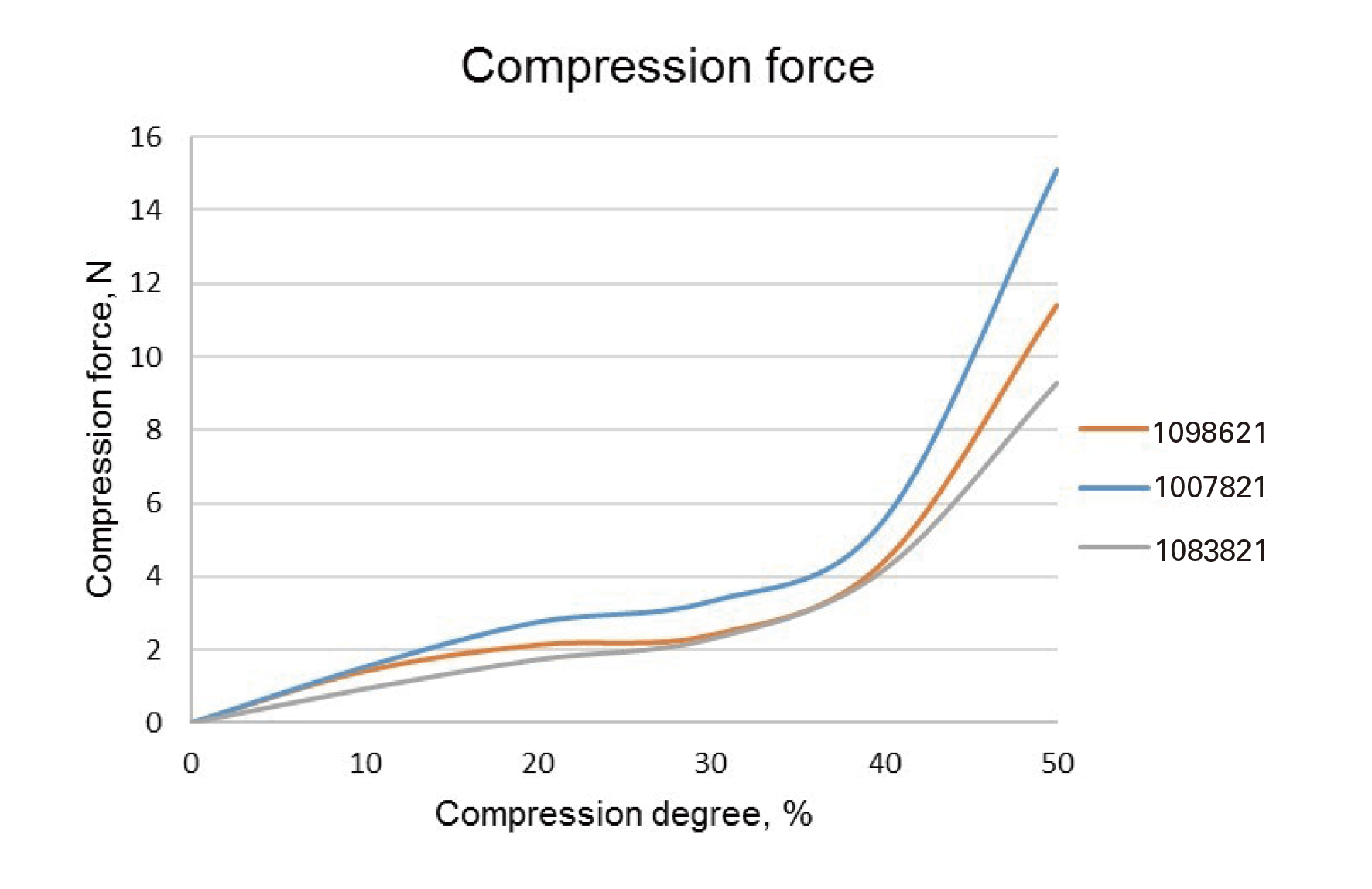

压缩力
压缩力与压缩度的关系如下图所示。

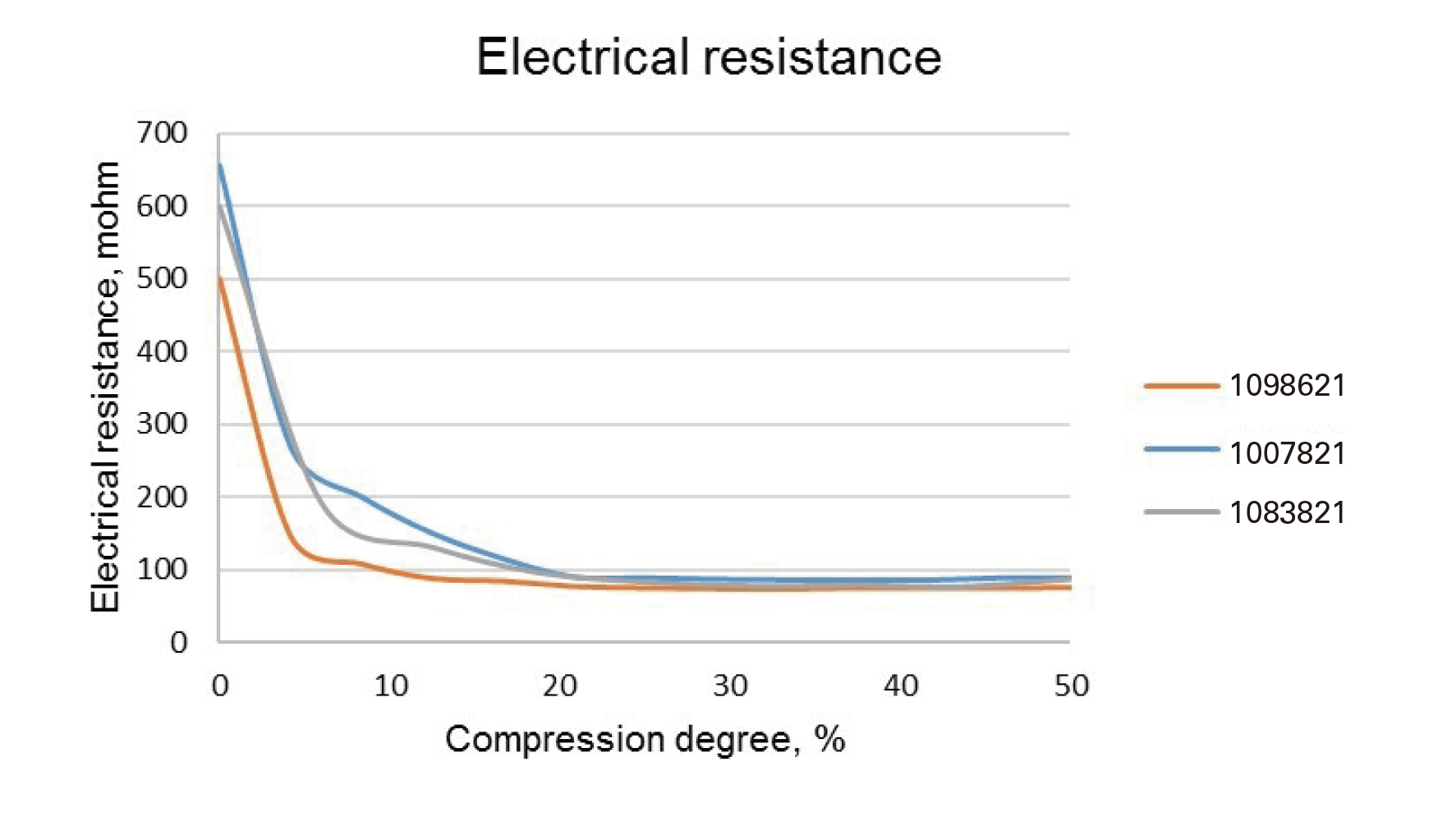

电阻
电阻与压缩度的关系如下图所示。
包装
弹性体双屏蔽垫采用卷带和卷轴的形式包装和交付。
储存条件
接地垫采用密封塑料袋交付,产品按 MSL-1标准,具有无限存储时间。 这假设储存在室内以保护产品免受雨淋和阳光直射,温度在 5 到 30°C 之间,相对湿度为 20-80%。
免责声明
本产品资料中提供的数据仅供参考,不能作为规格。
所提供的建议和数据是基于我们迄今为止的经验,但是,对于其使用和处理,我们不承担任何责任。
E/Gasket-WOS 建立具有高衰减的 EMI/RFI 完整性
避免电磁干扰或环境密封失效的风险。
E/Gasket-WOS,以硅胶为导向,经得起考验。 仕来高电子制品有限公司 (SEM) 的 E/Gasket-WOS 将两种坚固材料的优点结合到一个垫片中。 其高品质商业或军用级硅胶保持了强大的环境密封性,而线材基板的选择提供了高水平的衰减和电流兼容性/E/Gasket-WOS 还可以在很宽的温度范围内抵抗压缩形变,以实现持久的性能。
提供固体和海绵硅胶,铝或蒙乃尔合金嵌线。 E/Gasket-WOS 有片状和条状两种形式——有或没有有机硅兼容的压敏粘合剂 (PSA)。
可根据要求提供定制订单。
有关性能特征和订购信息,请下载 SEM 的导电弹性体 pdf 或联系您的 SEM 代表。
规格
金属 | 规格 | 弹性体 | 规格 |
---|---|---|---|
蒙乃尔线 | QN-N-281, 直径 0.0045 | 固态硅胶 (A) | ZZ-R-765-2b 40 |
铝线 | 合金 5056, 直径 0.005 | 海绵硅胶 | AMS 3195 |
锡磷青铜线 | ASTM B1505, 直径 0.0045 | 氟化硅橡胶 | Mil-R-25988 Gr |
镀锡铜 | QQW-343 | 硅胶 (B) | WSI-9206 TYPE1 |
最常用的基材, 可根据要求提供其他组合。
硅胶/蒙乃尔线 | 海绵硅胶/蒙乃尔线 | 固体硅胶/铝 | 海绵硅胶/铝 | 实心硅胶/镀锡铜线 | |
---|---|---|---|---|---|
屏蔽DB: | |||||
200 Khz | 70 | 70 | 70 | 70 | 80 |
100 Mhz | 120 | 120 | 120 | 120 | 120 |
1. Ghz | 100 | 100 | 100 | 100 | 105 |
闭合力 (psi) | 25 – 100 | 25 – 100 | 15 – 75 | 15 – 75 | 25 – 100 |
压缩形变 | 2% | 5% | 2% | 5% | 8% |
温度范围 (ºC) | -0.325 | -0.325 | -0.325 | -0.325 | -0.325 |
EMP生存能力 | 是 | 是 | 是 | 是 | 是 |
颜色 | 灰色 | 灰色 | 蓝色 | 灰色 | 蓝色 |
线数(平方英寸) | 900 | 900 | 900 | 900 | 900 |
最高质量的配方可提供广泛的屏蔽效能
需要可靠、经济高效的 EMI 屏蔽的应用,需要仕来高电子制品有限公司 (SEM) 导电硅胶垫圈-E/垫圈-CSE。 SEM 的 E/Gasket-CSE 提供了一种由优质硅树脂和导电微粒组成的耐用复合材料——按照严格的配方制造——提供屏蔽以应对任何 EMI 挑战。 三种流行的复合材料是: 镀银铝填充弹性体,专为需要高水平屏蔽和与各种金属界面的电流兼容性的应用而配制。 镀银铜填充弹性体提供比大多数颗粒填充弹性体更高水平的屏蔽。 镀镍石墨弹性体可用于需要较低导电性但与环境暴露应用中的配合表面具有更好电兼容性的应用。 可以配制定制化合物以满足特定要求
E/Gasket-CSE 提供从 D 形到 O 形圈的模制、片材或挤压形式。
有关性能特征和订购信息,请下载 SEM 的导电弹性体目录或联系您的 SEM 代表。
导电粒子 | 碳 | 镍石墨 | 银玻璃 | 银镍 | 银铝 | 银铝 | 银 低密度 |
---|---|---|---|---|---|---|---|
MIL-G-83528 类型 | N/A | N/A | M | L | B, D | A, C, K | J |
应用温度 | |||||||
最低温度 (ºC) | -55 | -55 | -55 | -55 | -55 | -55 | -55 |
最高温度 (ºC) | 175 | 200 | 200 | 180 | 200 | 125 | 160 |
比重 | 1.2 | 1.95 | 1.8 | 4 | 2 | 3.5 | 1.7 |
硬度(Shore A)硬度计 | 70 | 70 | 65 | 75 | 65 | 65/75/85 | 45 |
压缩挠度 (% min) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 8 |
抗拉强度(lbs/sq-in) | 450 | 150 | 200 | 200 | 200 | 200 | 150 |
伸长率(%) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 8 |
体积电阻率 (ohm-cm) | 8 | 0.1 | 0.005 | 0.005 | 0.008 | 0.004 | 0.001 |
屏蔽效能 (20mhz-10ghz) | 40 | 80 | 110 | 100 | 110 | 110 | 80 |
EMP生存能力 | 是 | 是 | 是 | 是 | 是 | 是 | 是 |
仕来高电子制品有限公司可以提供几种常见的复合材料,如片材、带材或模切垫片。 当在配合表面之间正确集成时,每个都具有流体/压力密封特性。
典型应用包括连接器、航空电子设备、发动机管理系统和波导。
这些垫片材料是粘合到固体或海绵弹性体基底中的定向线矩阵。 这种材料允许在不太理想的表面光洁度上实现良好的电接触,同时不允许跨垫圈宽度的导电。
氟硅橡胶变体可用于需要耐燃料和耐油性的应用:
用硅树脂或氯丁橡胶弹性体浸渍的编织铝网。
膨体蒙乃尔合金网填充硅弹性体。
